0.前期准备工作

一台工作正常的 PVE 服务器, PVE 安装与配置方法参考我的系列文章《Proxmox VE 折腾手记》。

访问 RouterOS 的官网 Mikrotik 下载 Winbox 和 CHR 版本的固件,并一同下载固件的校验文件。

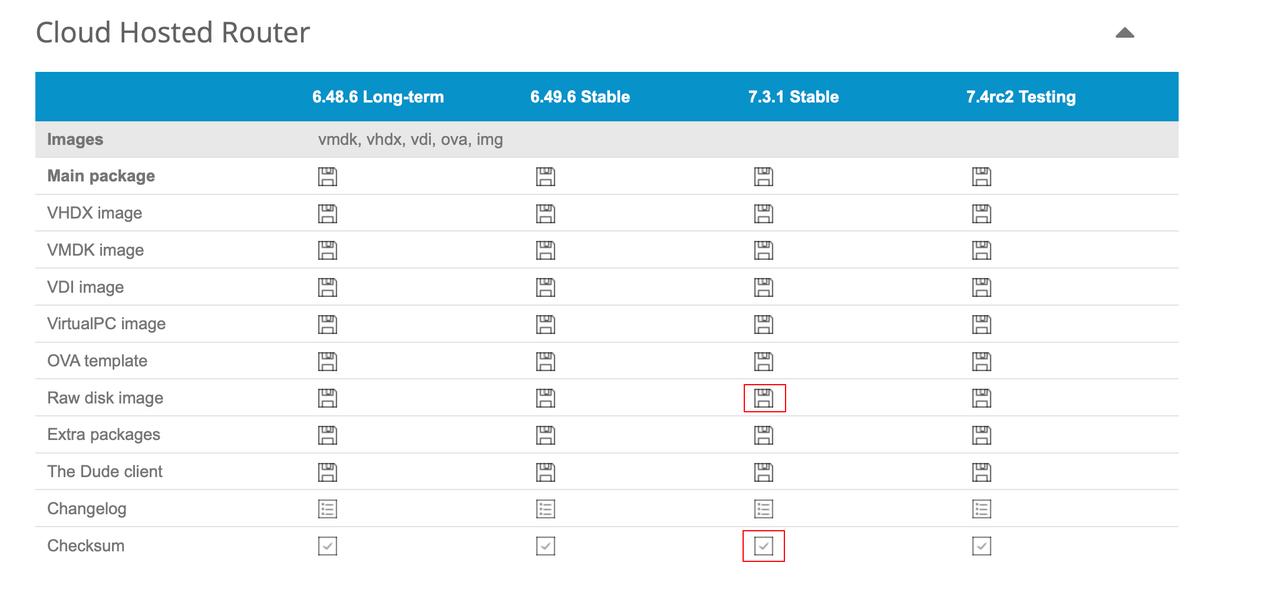

ROS系统下载

1.创建 RouterOS 的虚拟机

1.1.常规

登录到 PVE 后台后,进入新建虚拟机流程,并打开高级选项。

节点即本机,VM ID 和 名称 可以自由定义。

虚拟机-常规

1.2.操作系统

操作系统类别选择 Linux 、内核版本 5.x - 2.6 Kernel 即可,且无需使用引导介质。

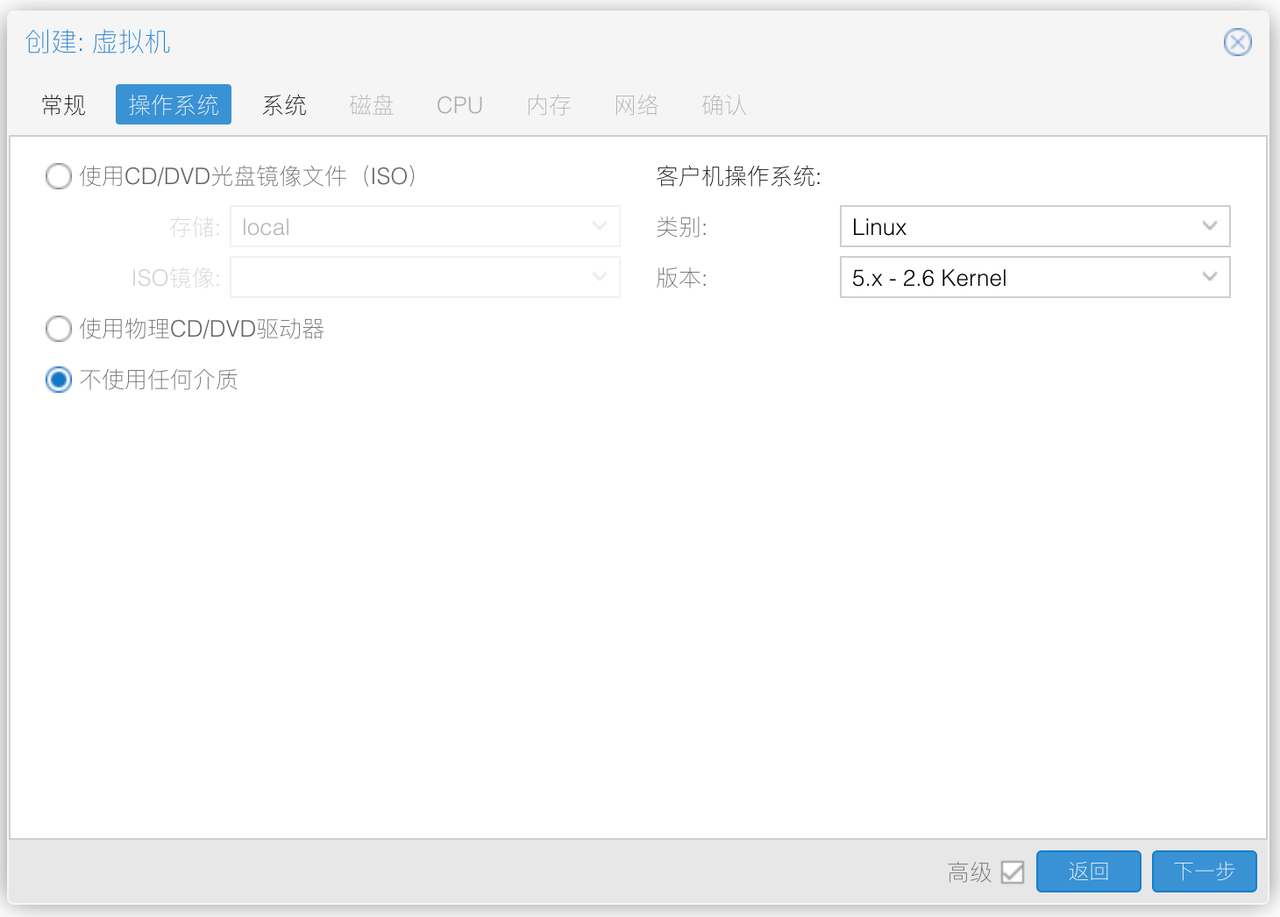

虚拟机-操作系统

1.3.系统

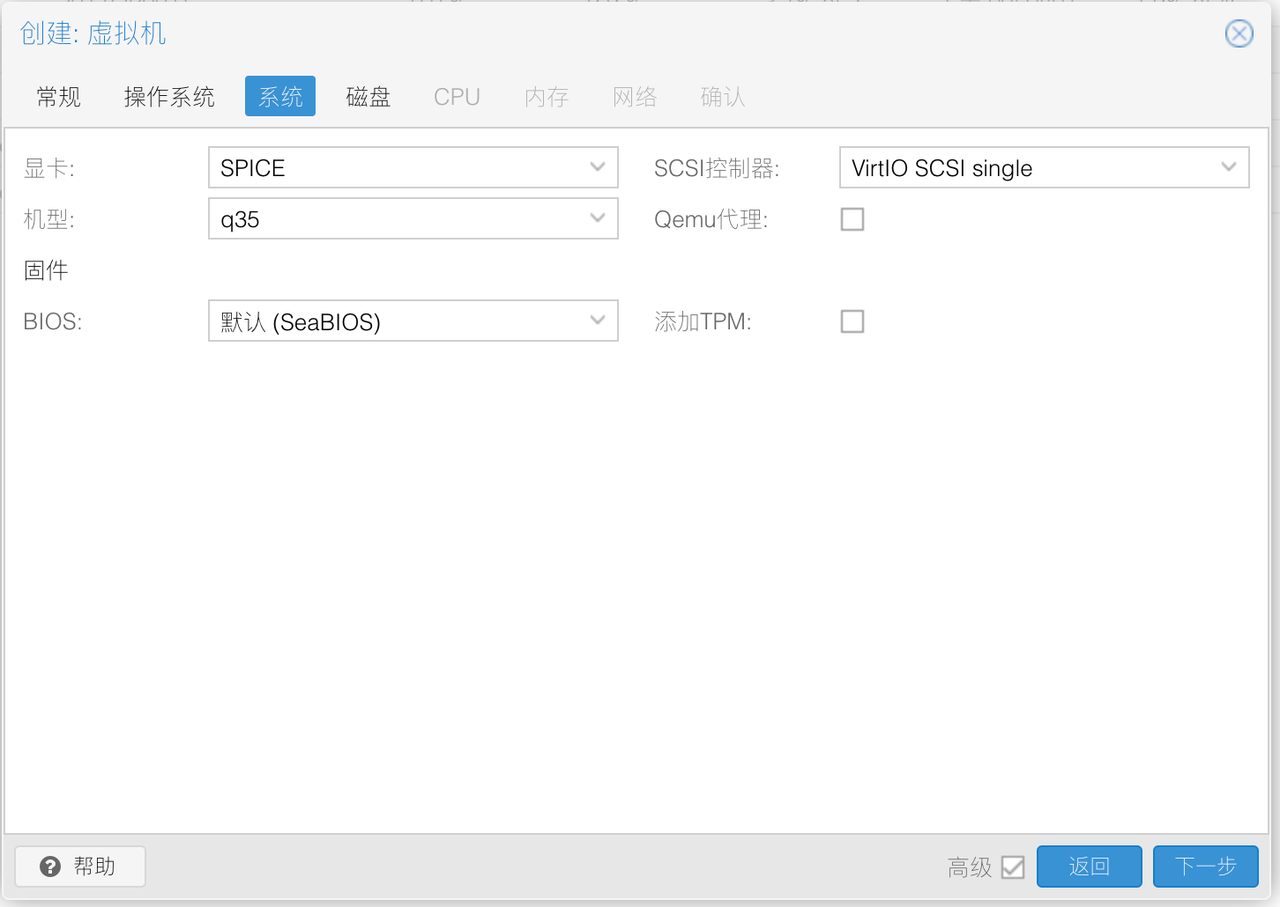

系统部分需要修改几项参数。

显卡选择 默认 ,演示环境选择了 SPICE 以供测试。

机型选择 q35 SCSI 控制器选择 VirtIO SCSI single

新版的 RouterOS 对 Qemu Agent 支持良好,因此建议勾选 Qemu代理 选项。

如果后续使用过程中 RouterOS 不稳定 ,请保持机型选择 默认(i440fx)

虚拟机-系统

1.4.磁盘

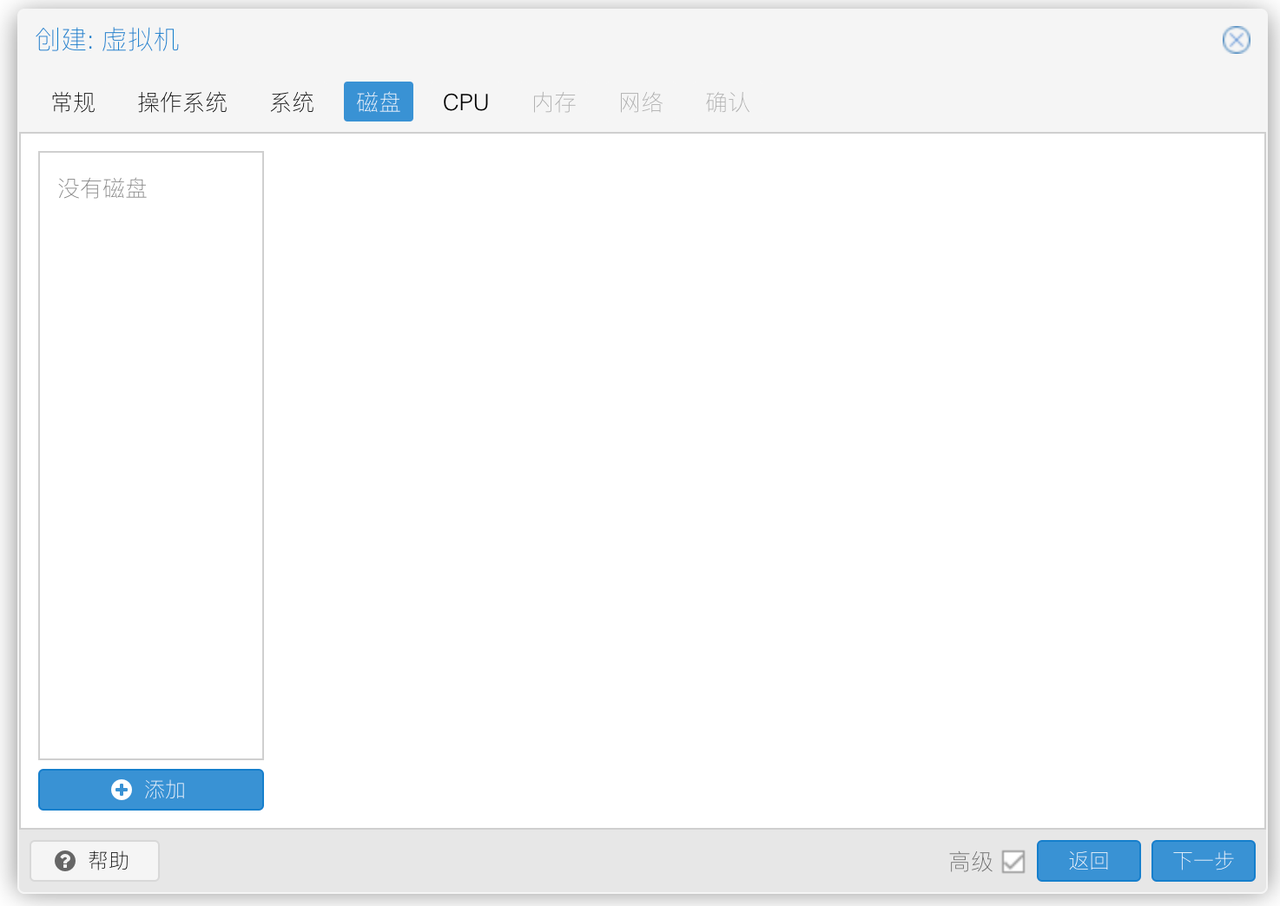

磁盘部分,为了避免后续有多块磁盘,此处选择删掉所有的磁盘。

虚拟机-磁盘

1.5.CPU

根据设备的 CPU 资源来定义 RouterOS 的 CPU 虚拟资源。

CPU类别选择 host ,核心根据您物理 CPU 核心数进行酌情设置。

如果设备有多路 CPU 推荐启用 NUMA

如果设备 CPU 超分Over-Commit 比较严重,可适当将 CPU权重 参数翻倍,让 RouterOS 获得更多的 CPU 时间。

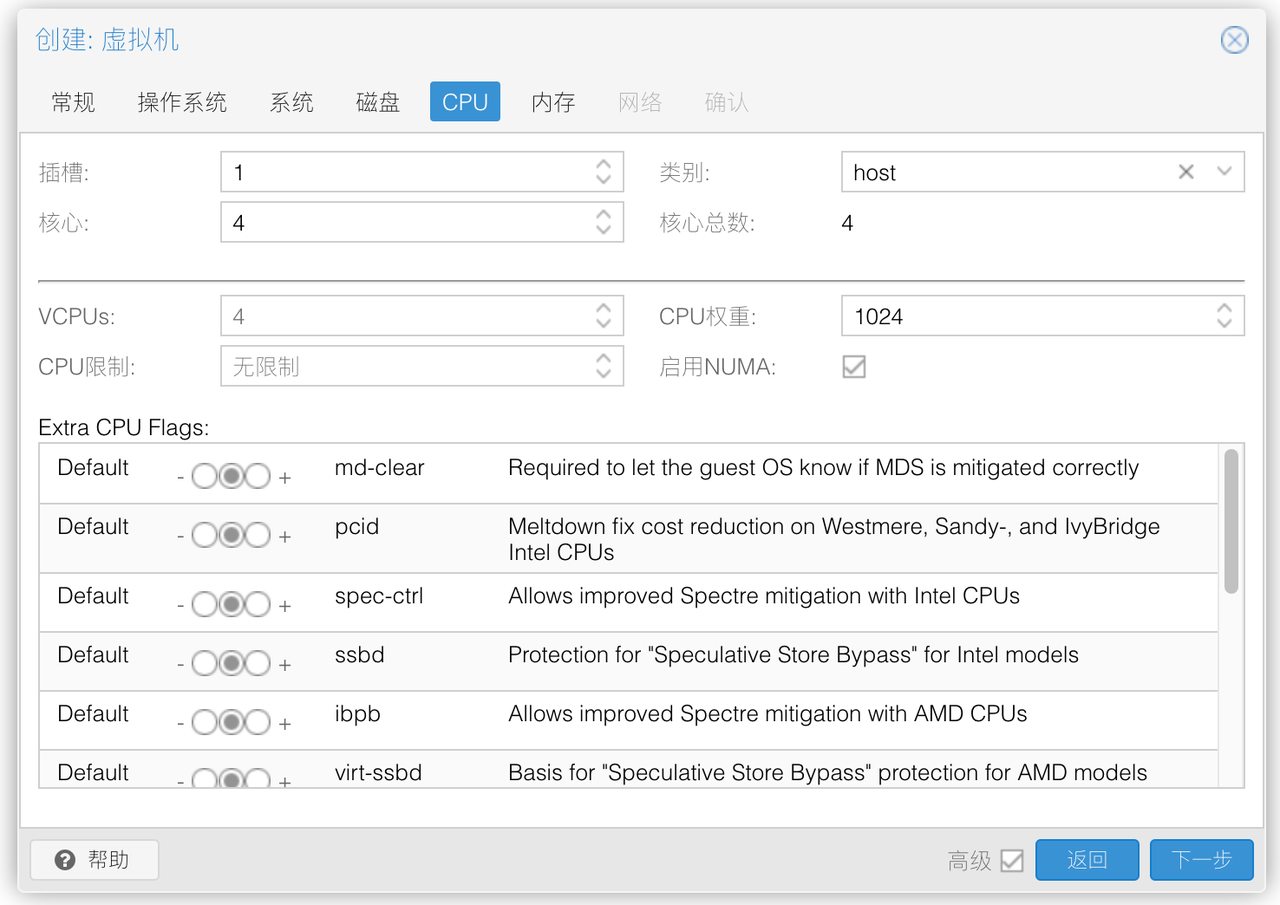

虚拟机-CPU

1.6.内存

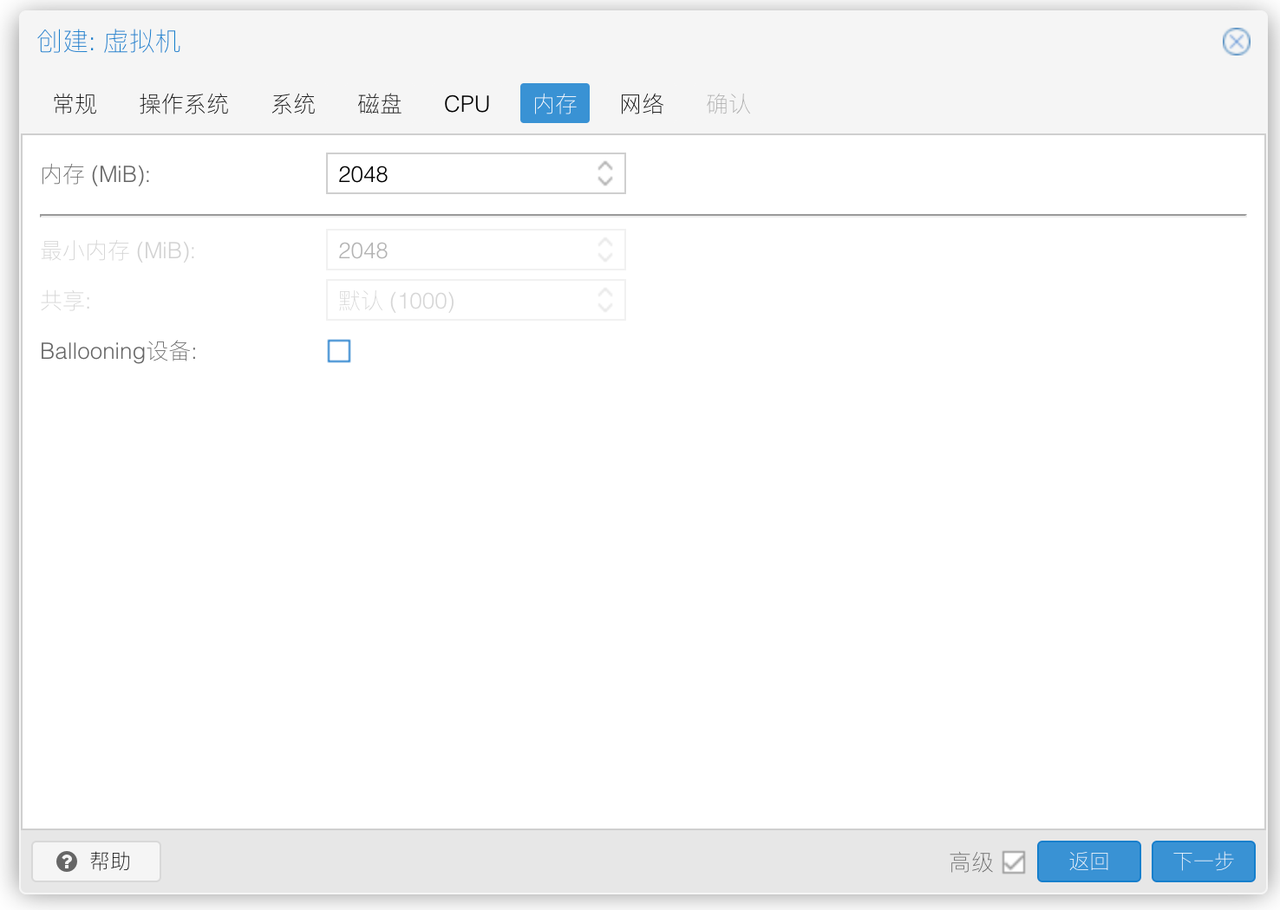

内存一般 2G 足够使用,关闭 Ballooning 设备选项。

虚拟机-内存

1.7.网络

网络处需要注意,此页设置只能添加一个网络设备,而网络设备的添加顺序将和 RouterOS 内部显示的网卡顺序一致。

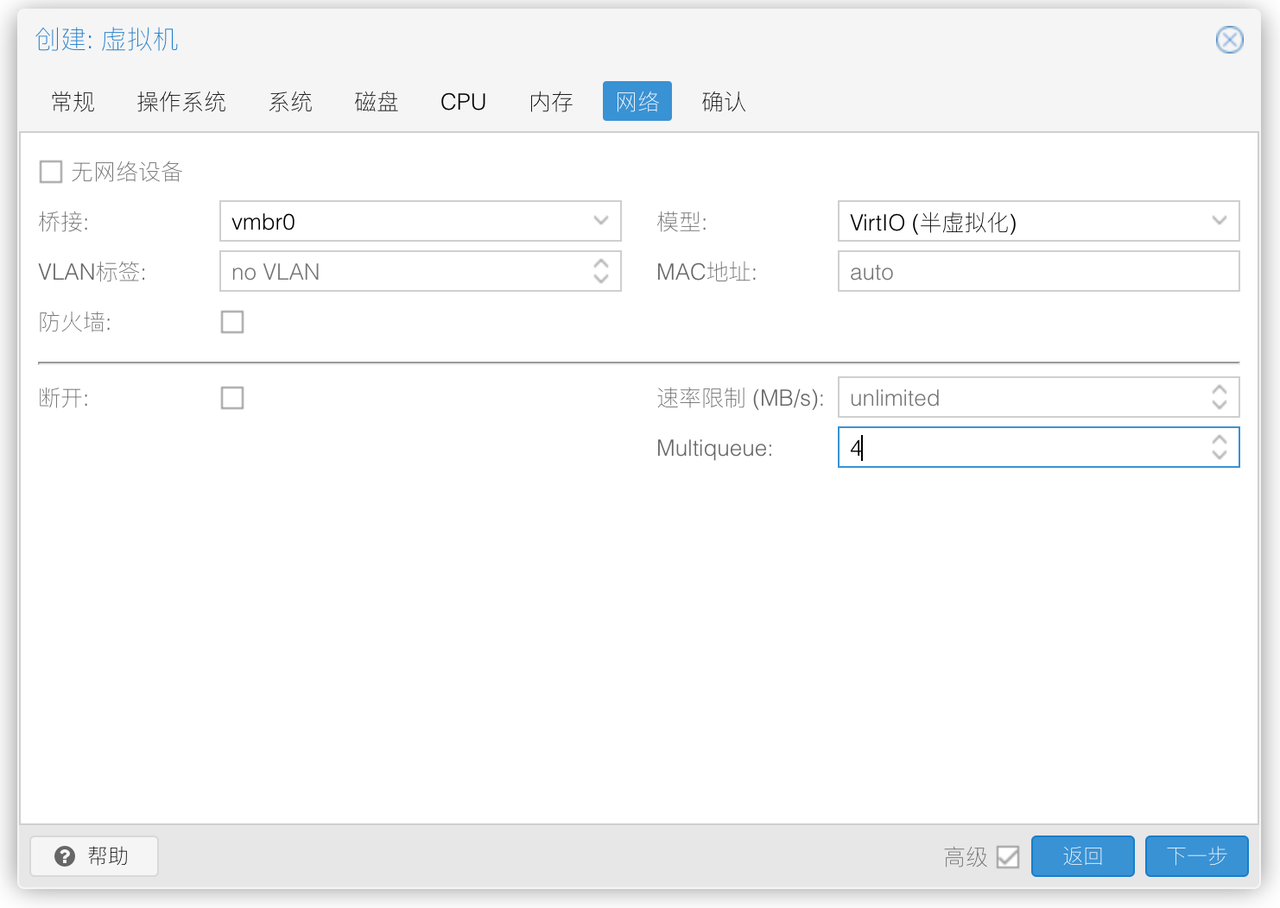

因此我们此处先仅添加 WAN 对应的网口(此处为 vmbr0 ),模型选择 VirtIO ,并取消勾选防火墙选项。

对于使用硬件直通的小伙伴,可以根据实际情况来修改此处网络设备选项。

推荐在 Multiqueue 处根据前面设置的 CPU 数量进行网卡多队列设置,设置比例为 1:1 。

即有 n 个 CPU 核心,此处多队列也设置为 n 。

虚拟机-网络

根据官方文档中对 Multiqueue 的描述:

虚拟机-网络-网卡多队列

因此,对于使用 VirtIO 模型的网卡设备,能在一定程度上提高虚拟机的网络吞吐性能,尤其是在该虚拟机用作路由器且需要处理大流量带宽时。

需要注意的是,老旧的内核对 Multiqueue 可能未良好支持RouterOS v7 及以上版本可开启该选项。

1.8.确认

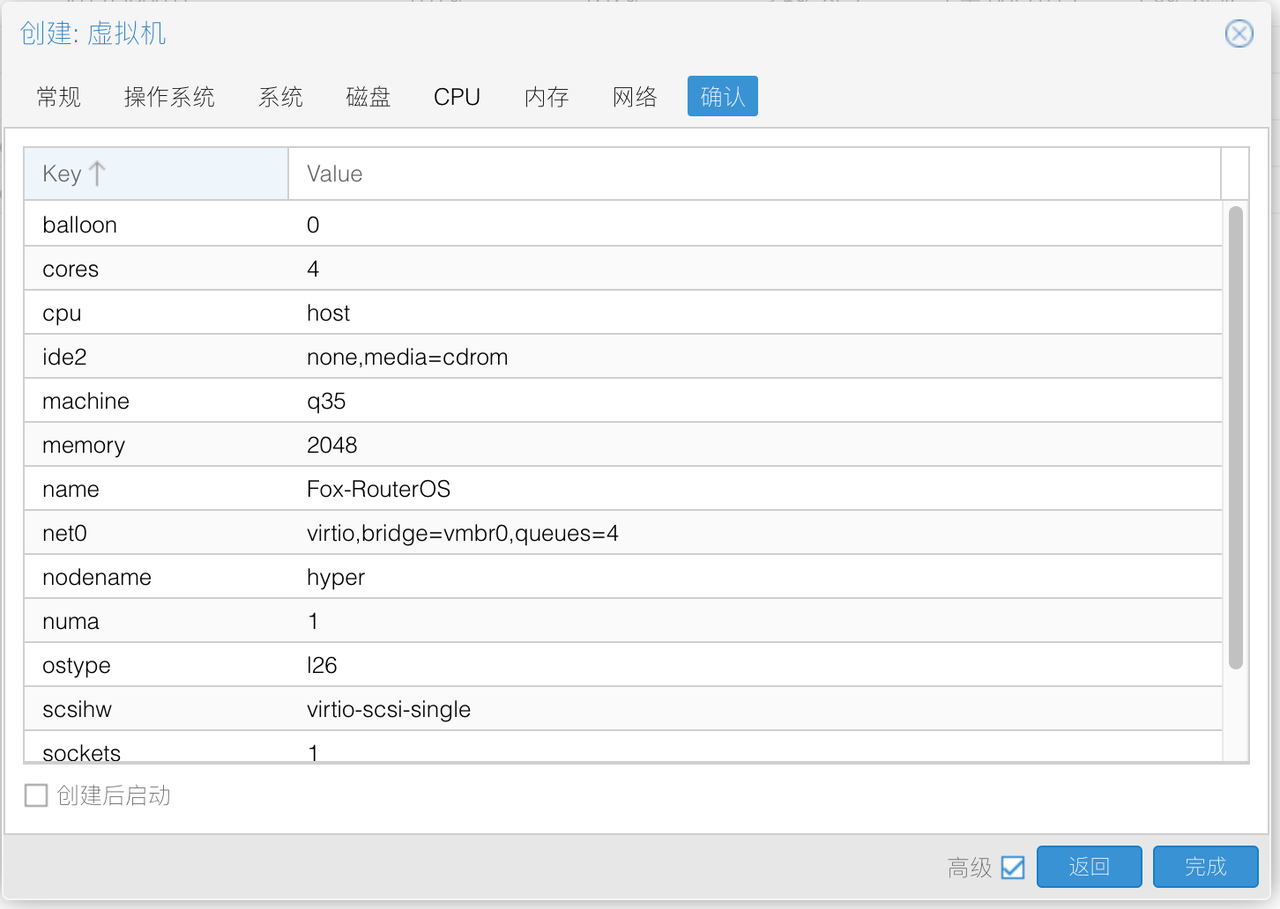

接下来查看设置总览,确认无误,即可点击 “完成” 。

虚拟机-确认

2.调整虚拟机硬件参数

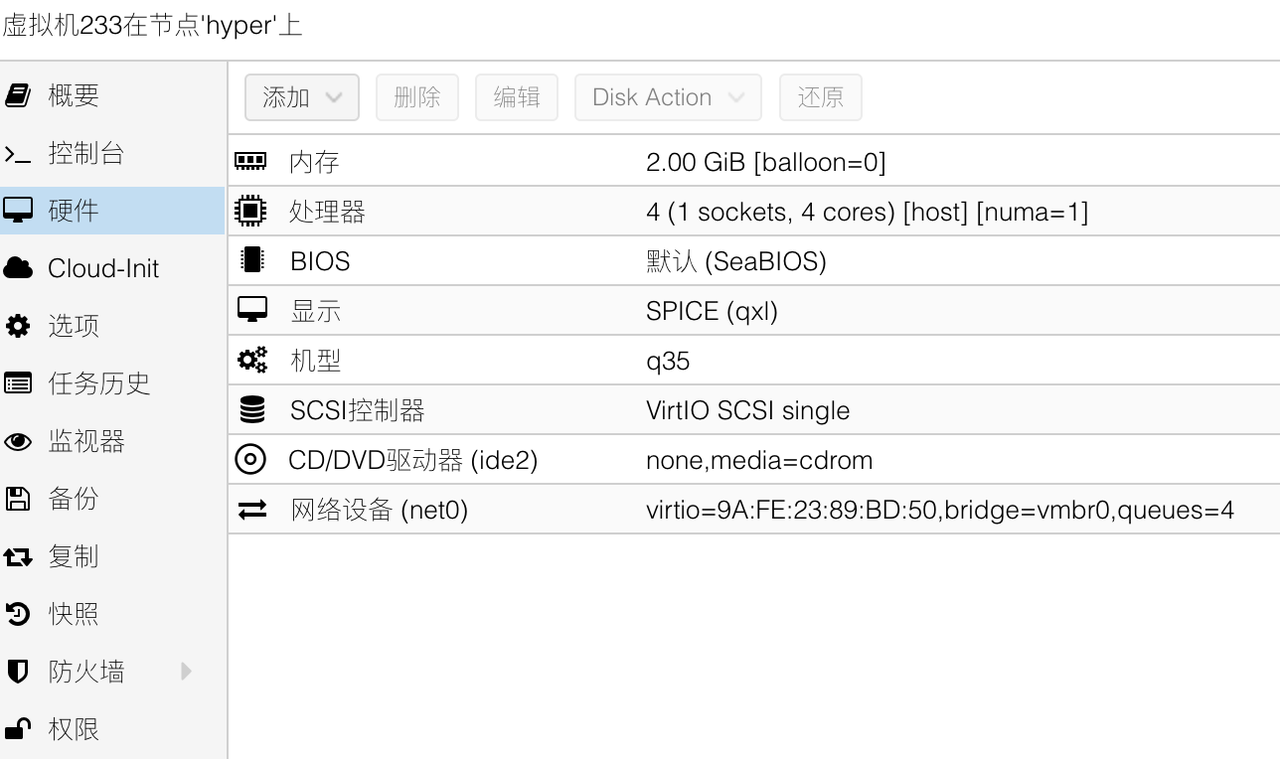

此时,查看虚拟机详情页,可以看到我们刚才创建的虚拟机。

虚拟机参数

去掉 CD/DVD 驱动器后,开始添加需要的网络设备。

虚拟机添加网卡

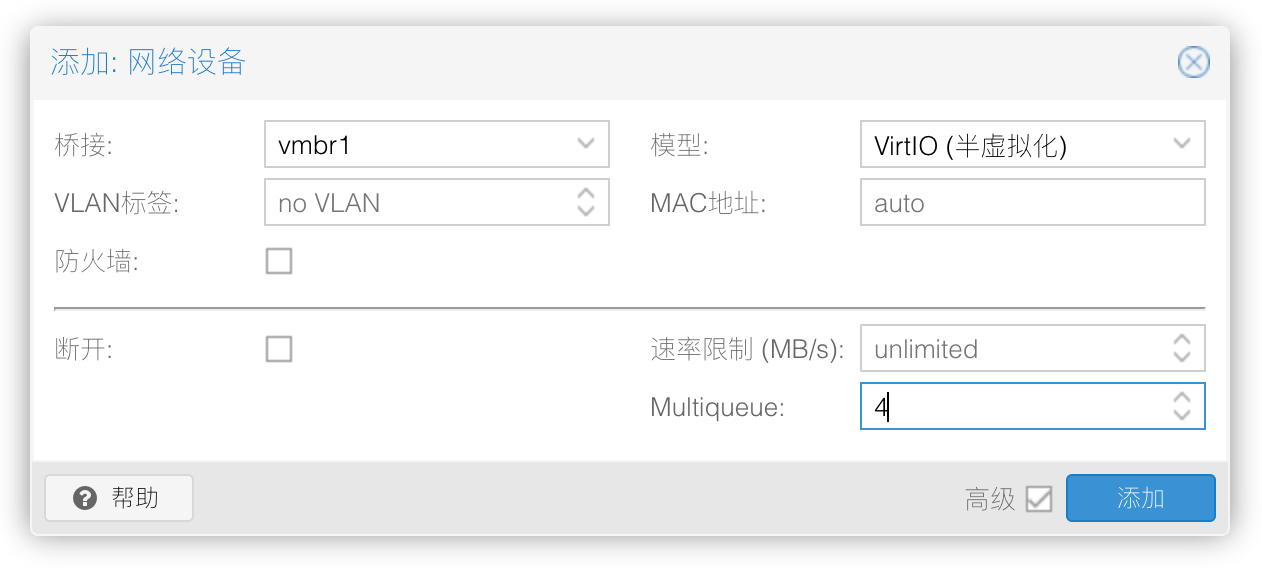

按需添加需要的网络设备,并去掉防火墙,增加网卡多队列选项。示例如下:

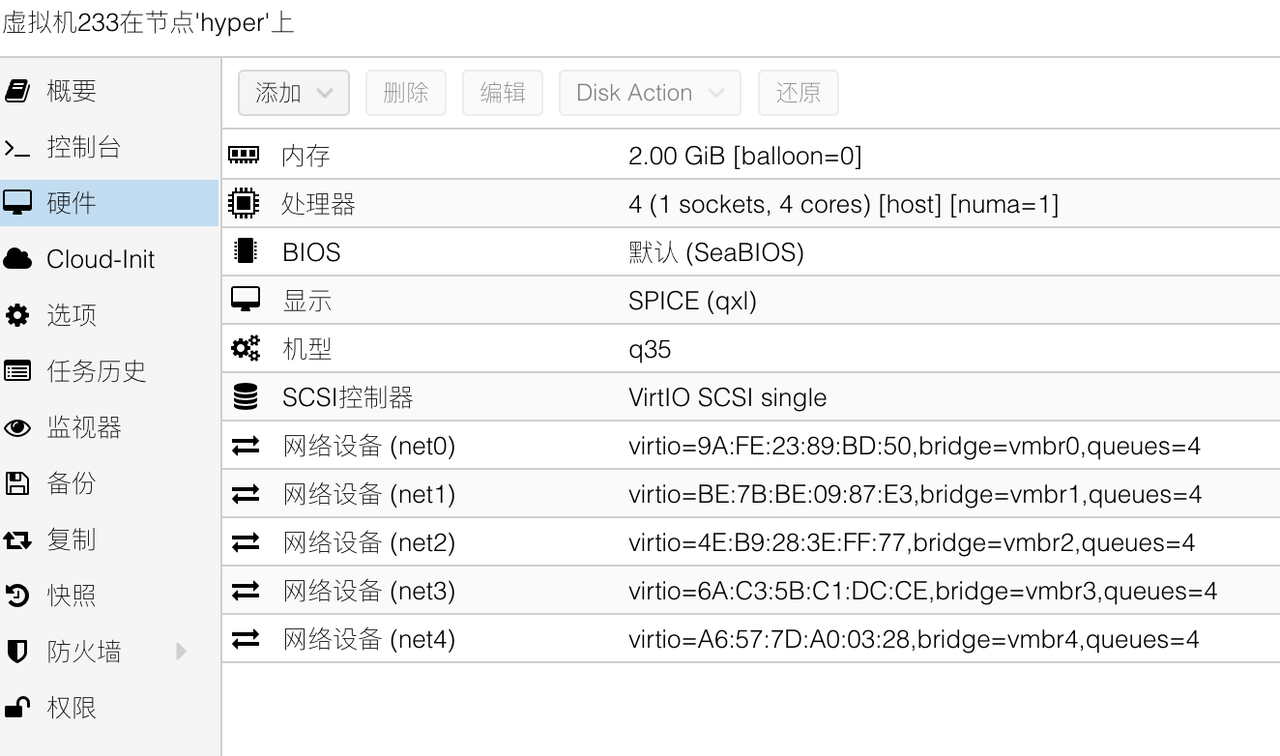

虚拟机添加网卡完成

3.创建RouterOS硬盘

3.1.上传 RouterOS 镜像到 PVE

鉴于大家使用的操作系统有 Windows、macOS、Linux因此大家使用的 SSH 工具可能不同。

因此此处不演示如何使用 SFTP 工具。

上传ROS的img文件

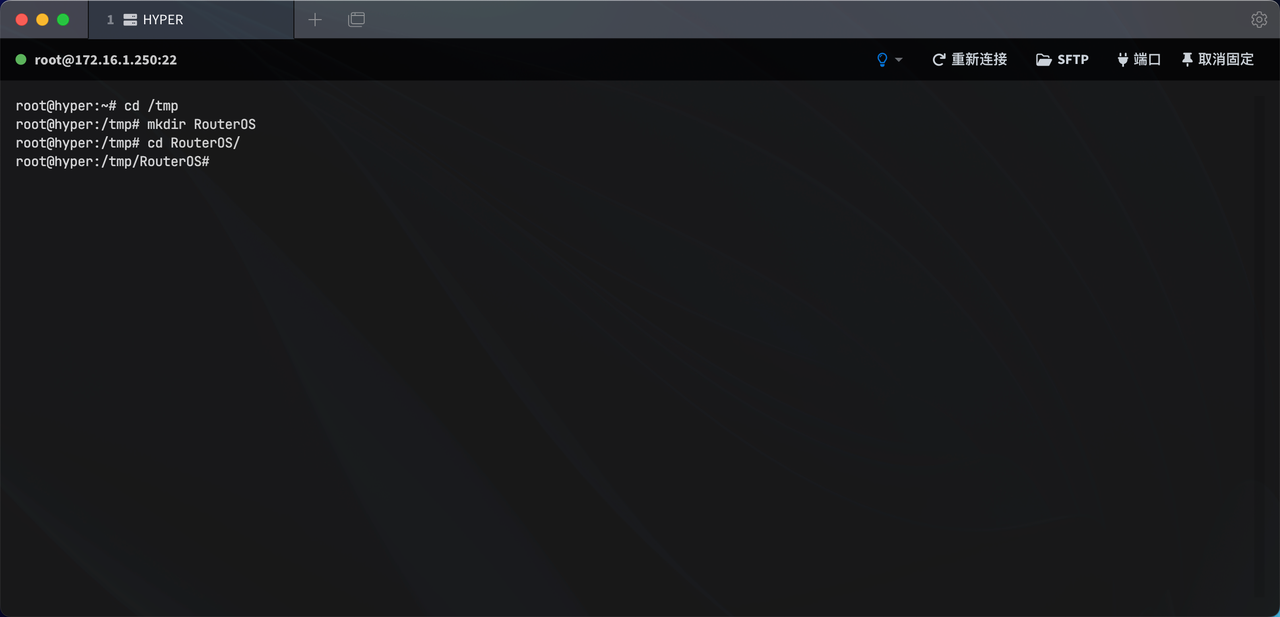

使用 SSH 工具登录到 PVE 服务器,并进入 tmp 目录,创建一个文件夹:

# 进入 tmp 目录
cd /tmp

# 创建文件夹
mkdir RouterOS

# 进入文件夹
cd RouterOS

将 RouterOS 固件上传到该文件夹中,并检查 hash

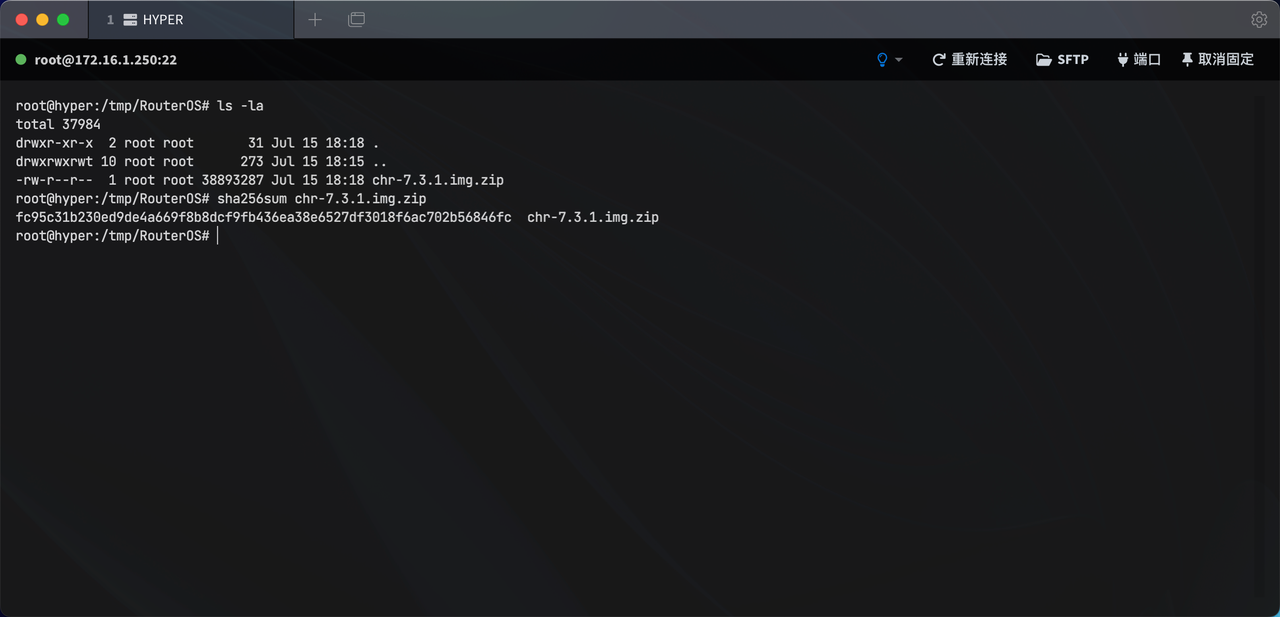

ROS的img文件校验

# 检查文件是否存在
ls -la

# 计算文件 hash
sha256sum chr-7.3.1.img.zip

确认无误后,开始对镜像进行转换,并导入刚才创建的 RouterOS 虚拟机中。

3.2.镜像转换

由于上传的镜像为 Zip 压缩格式,因此需要首先对其解压缩。

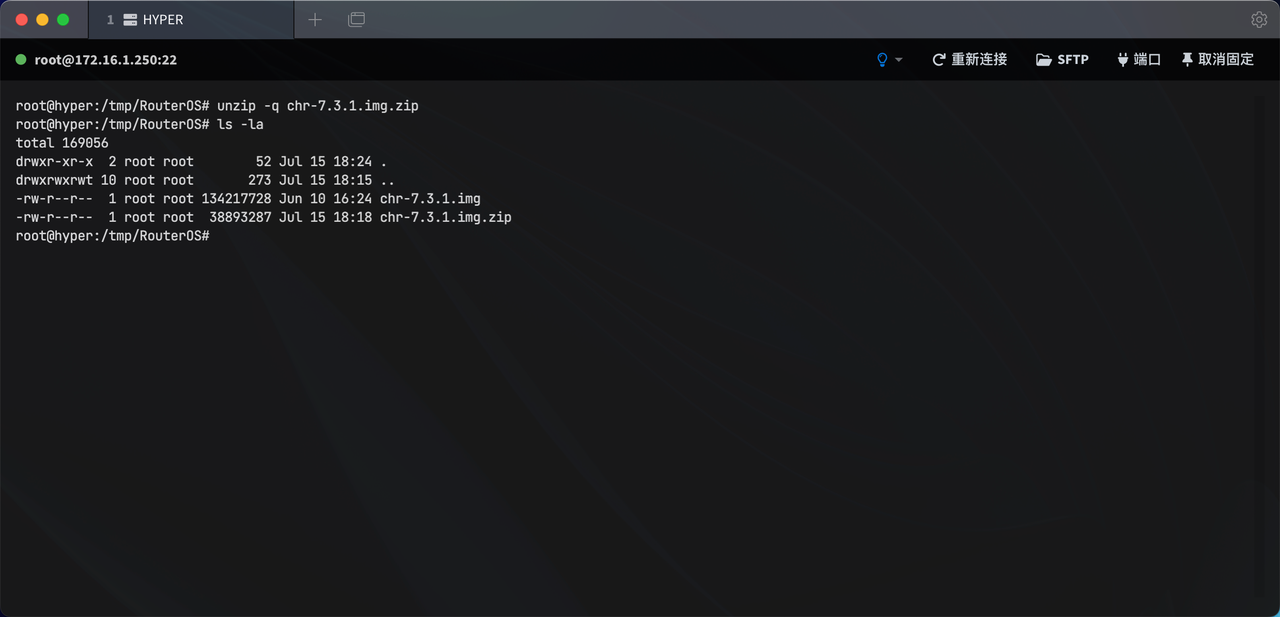

img文件解压缩

# 将固件解压缩
unzip -q chr-7.3.1.img.zip

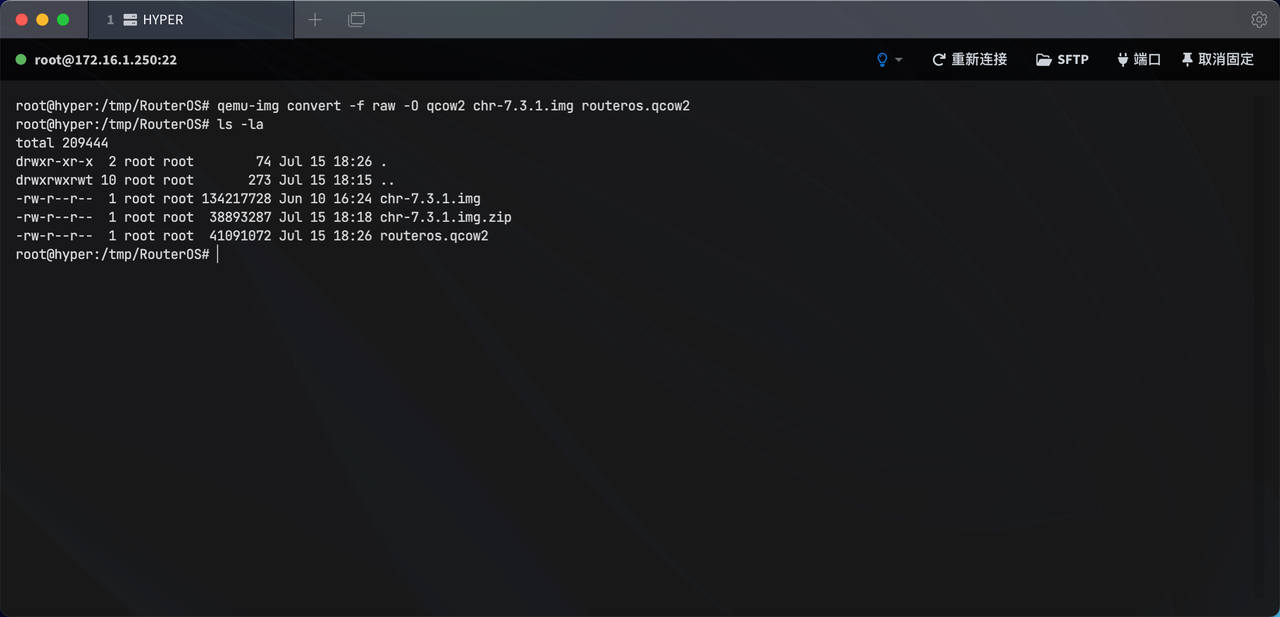

解压出 RouterOS 的 img 格式的镜像,然后使用 PVE 自带命令行工具,对其进行格式转换:

img文件转换

# 将 img 格式的镜像转换成 qcow2 格式
qemu-img convert -f raw -O qcow2 chr-7.3.1.img routeros.qcow2

得到了大家最为熟悉的 qcow2 格式的镜像。

3.3.镜像导入虚拟机

在创建 RouterOS 虚拟机时,曾指定了 VM ID,演示中为 233 ;该编号后续会用到,大家在参考本文章时,需要注意替换。

镜像导入为磁盘

再次重申,命令中的 233 要替换成您自己的 RouterOS 虚拟机编号。

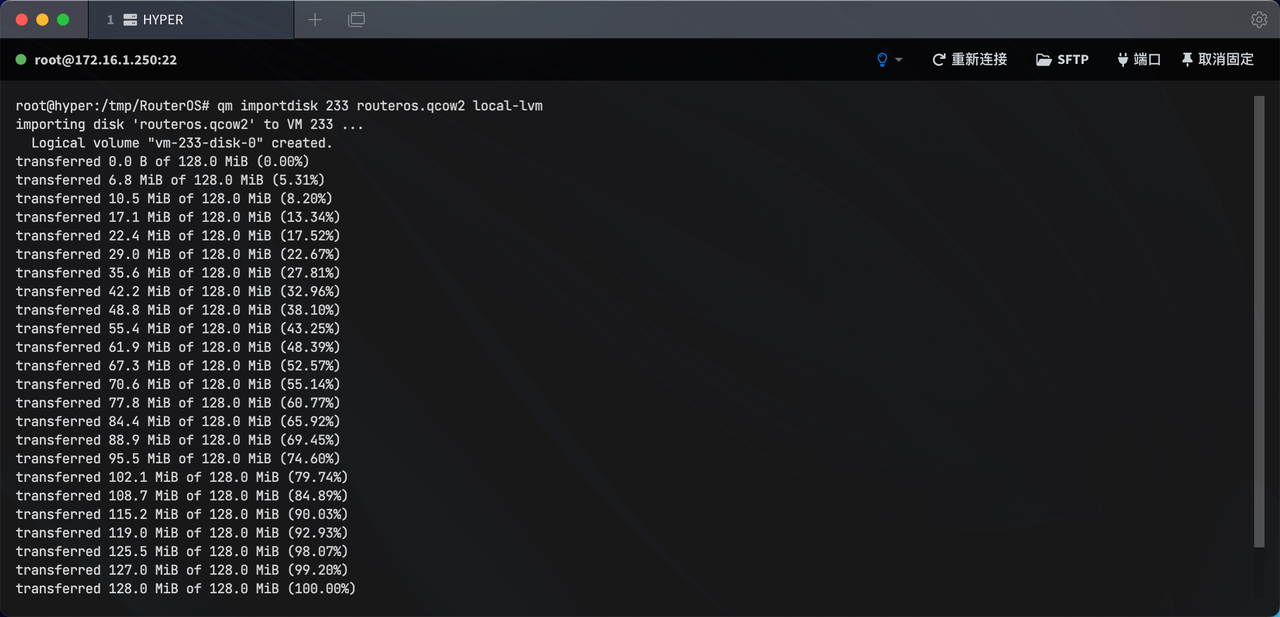

# 将 qcow2 镜像导入虚拟机中
qm importdisk 233 routeros.qcow2 local-lvm

# 输出结果为以下类似内容表示成功
Successfully imported disk as 'unused0:local-lvm:vm-233-disk-0'

3.4.调整 RouterOS 虚拟机磁盘设置

在磁盘导入成功后,会发现虚拟机的硬件列表中多出了一块未使用的磁盘设备,鼠标 双击 该设备进行一些配置调整。

启用磁盘

在弹出的对话框中,勾选 IO thread 选项,点击“添加”按钮。

调整磁盘参数

此时,磁盘大小为 128M ,为了方便后续使用,需要对该磁盘空间进行扩容。

此处扩容后,在 RouterOS 虚拟机 初次启动 时,会根据磁盘空间自动扩容安装,所以无需担心。

磁盘扩容-1

选中该磁盘,然后点击 Disk ActionResize

磁盘扩容-2

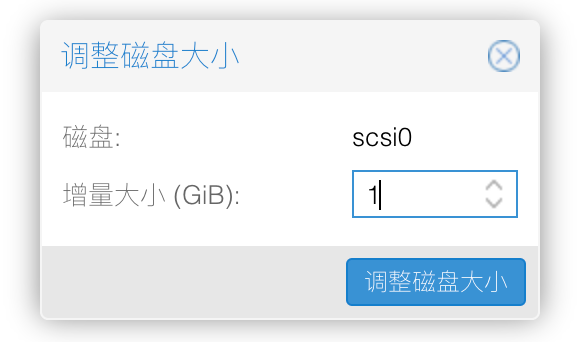

根据需要,扩容一定量的磁盘空间;我作为演示,仅增加 1G 的磁盘空间,并点击 “调整磁盘大小”

磁盘扩容-3

调整完成后,磁盘容量已被扩容。

磁盘扩容-4

4.调整虚拟机配置参数

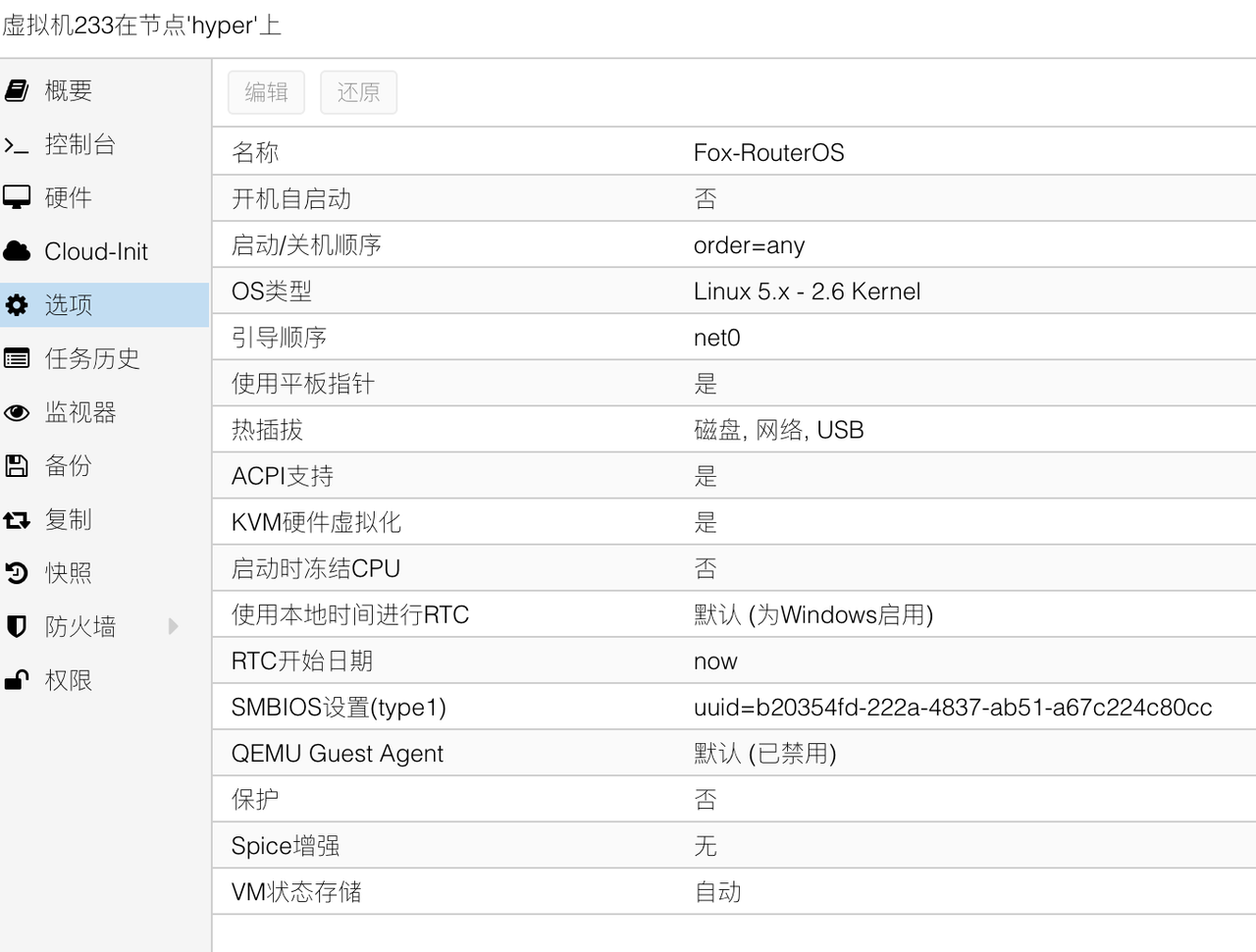

初创的 RouterOS 的配置参数如下:

ROS虚拟机原始参数

需要修改的部分有如下几个:

  1. 开机自启动(建议在 RouterOS 完全设置好之后再修改)
  2. 启动/关机顺序(建议在 RouterOS 完全设置好之后再修改)
  3. 引导顺序
  4. 使用平板指针

4.1.设置开机自启动

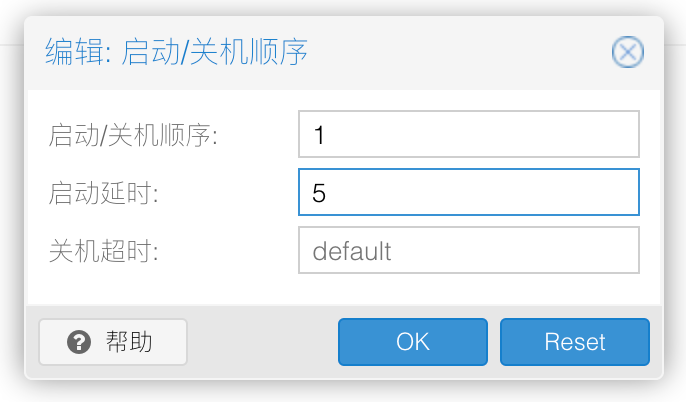

开机自启动设置为 “是” 。

启动顺序推荐如下:

ROS开机自启动

启动/关机顺序为 “1” ,表示该虚拟机第一个启动,最后一个关机。

启动延时为 “5” ,表示该虚拟机在 PVE 启动完成后延迟5秒自行启动。

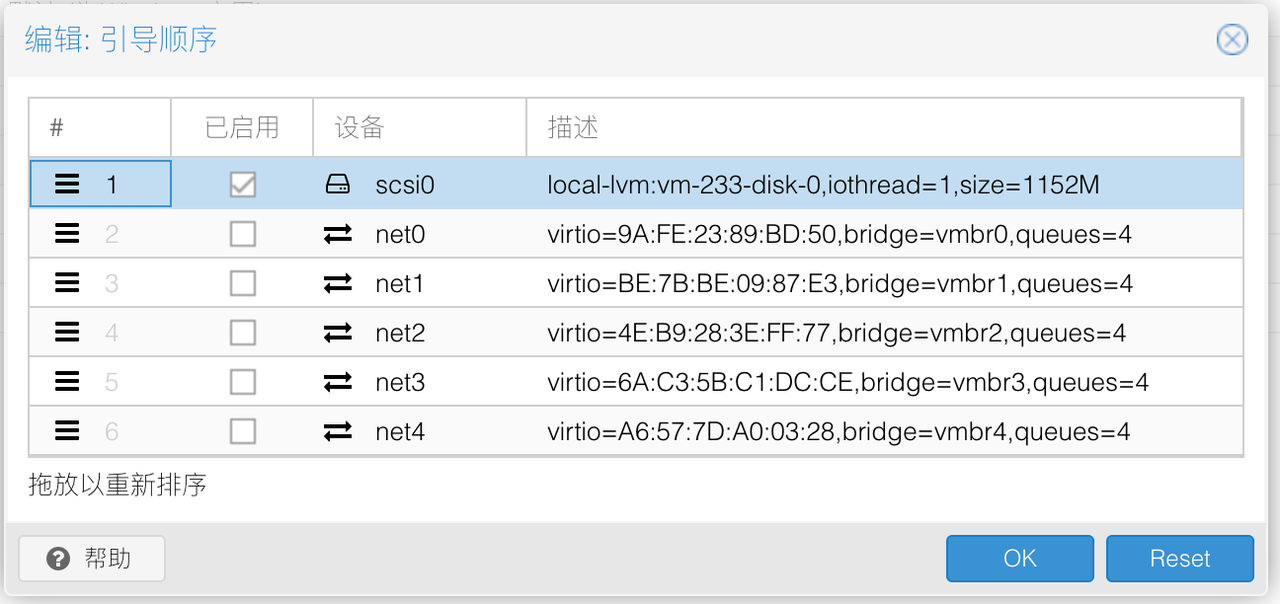

4.2.修改引导顺序

scsi0 设备处,勾选前面的 “已启用” 复选框,并使用行首的排序功能,将该设备拖拽到第一个。

然后点击 OK

ROS引导项

4.3.修改平板指针设置

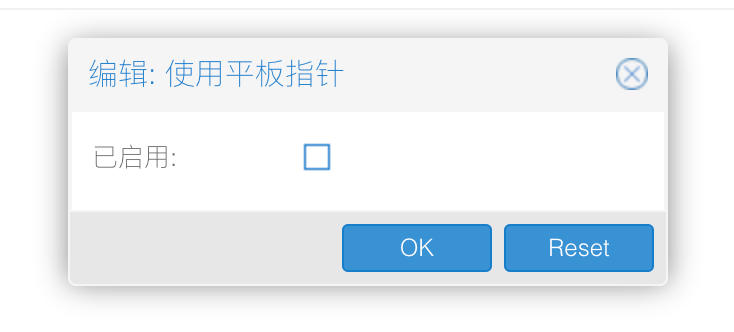

关闭“使用平板指针”的选项,可以一定程度上降低虚拟机的 CPU 使用率。

ROS虚拟机关闭平板指针

修改完成后,总体情况如下,等待 RouterOS 完全配置好,运行无异常之后,即可开启该虚拟机的 “开机自启动” 设置。

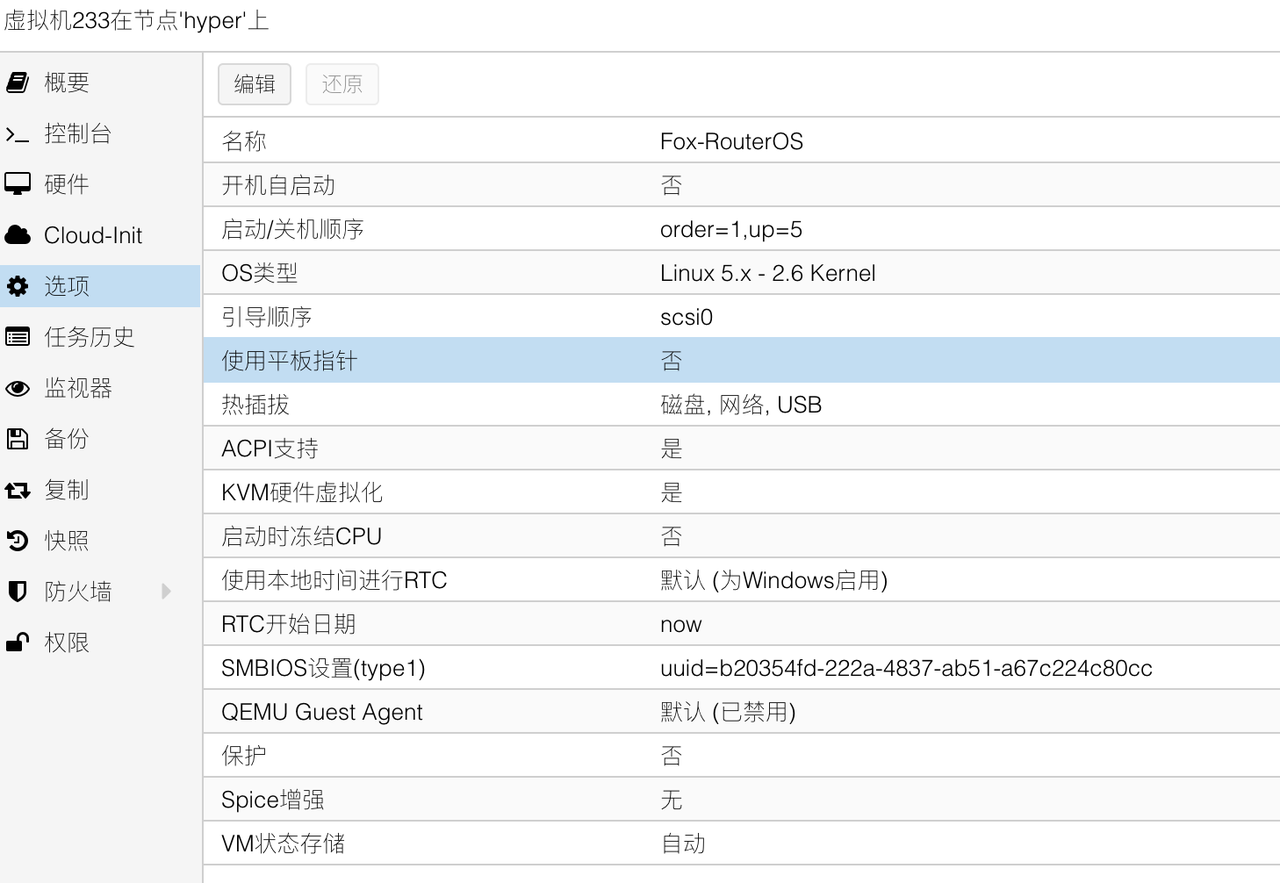

ROS虚拟机参数调整完成

5.虚拟机开机

此时开始检验 RouterOS 虚拟机是否可以正常启动。

切换到虚拟机的 “控制台” 选项卡,让虚拟机开机。

此处需要注意的是,目前 RouterOS 并未设置,因此不会对网络造成什么影响,但是如果后续 RouterOS 配置了内部网络接口的桥接,且此时 PVE 有其他的路由系统(例如 Openwrt也在相同的网络接口上有桥接就会引起网络环路导致网络无法访问。

ROS登录

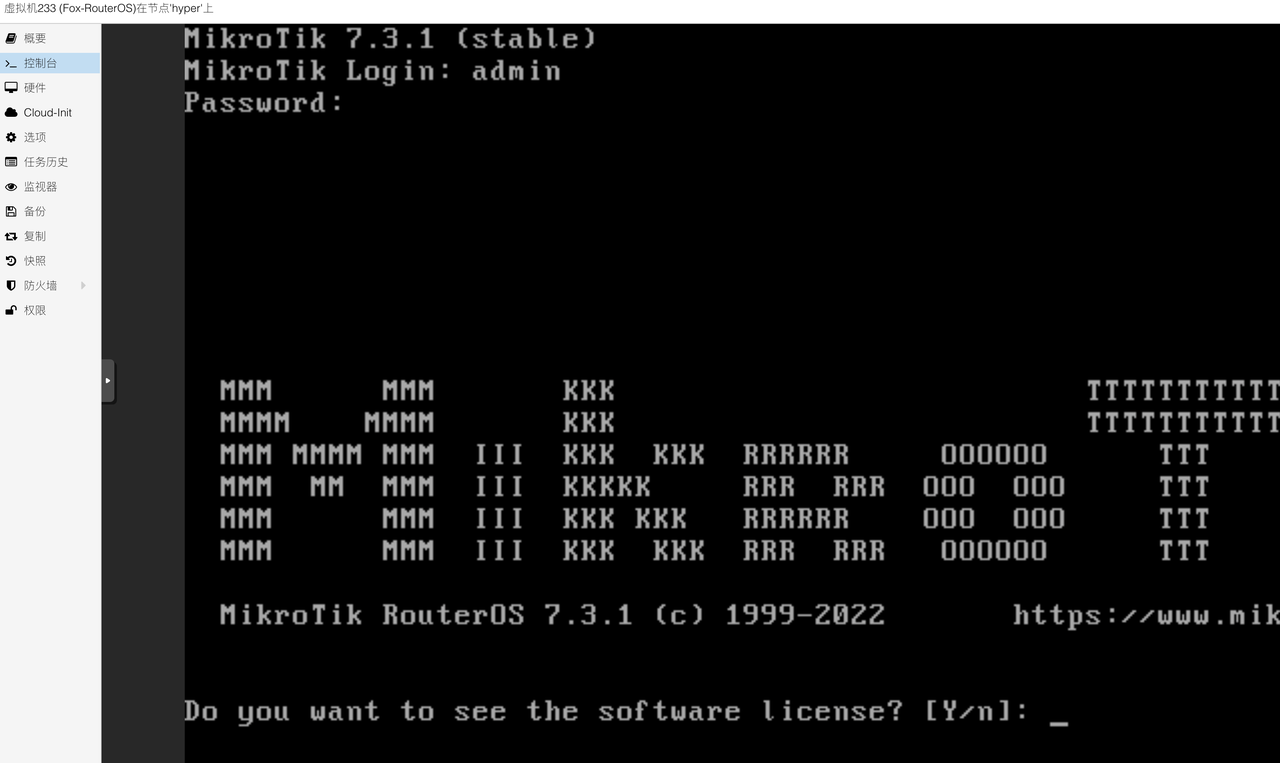

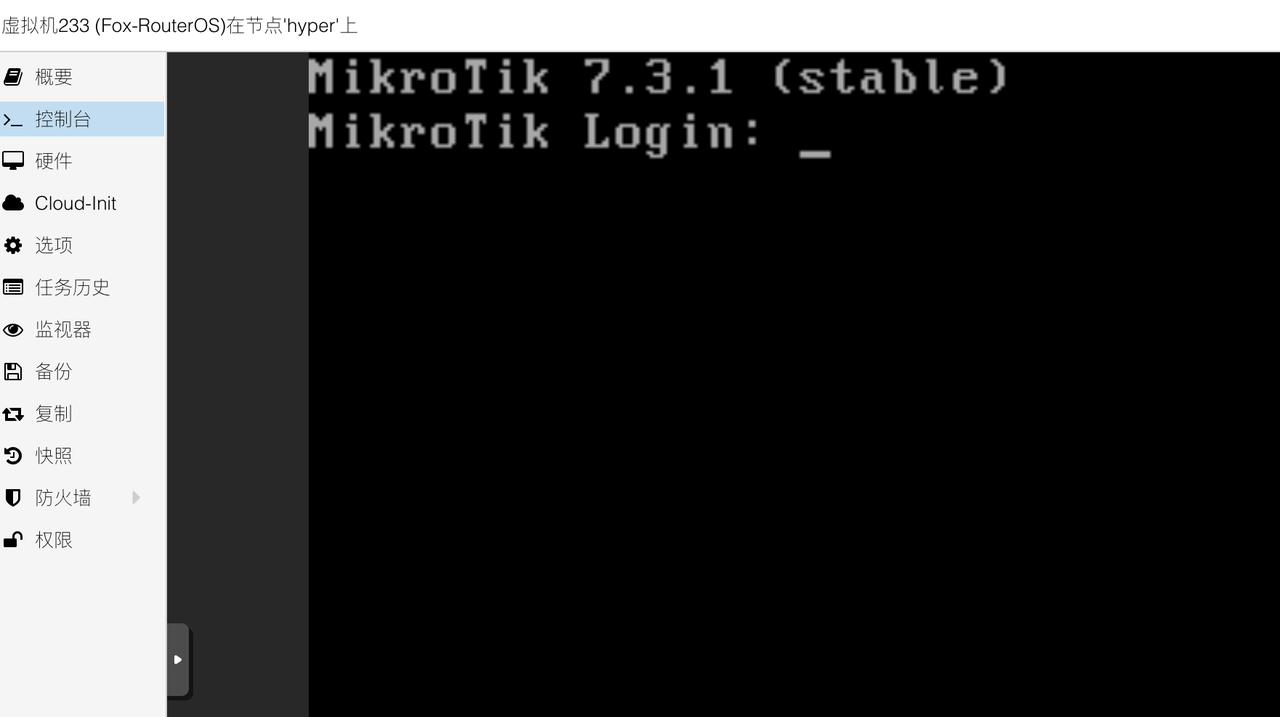

开机后,显示如图内容,即表示 RouterOS 已经安装成功。

ROS安装完成

RouterOS 的默认账户为 “admin” ,密码 为空

至此RouterOS 虚拟机安装步骤完成。
