0.前景提要
在上一篇文章《00.PVE下RouterOS安装》中，我们已经在 PVE 环境下安装好了 RouterOS。
但是由于我咕的太久，现在 RouterOS 已经更新到了 7.4 Stable 版本。
为了保证文章的及时性，我决定重装 RouterOS。
到 Mikrotik 的官方网站下载最新的 Winbox 软件、RouterOS 固件以及固件对应的校验信息。
Winbox:
RouterOS 固件:
RouterOS 固件校验信息：
说明：
本系列文章适用于 CHR 版本和 MikroTik 原厂硬路由的 RouterOS 配置。
对于原厂硬路由，RouterOS 自带的 Quick Set 可以减少配置步骤，但自动配置出来的内容较为简单，且仍需调整参数。
这里推荐 2 款 MikroTik 的硬件设备，普通家庭上网环境可以使用被誉为弱电箱神器的 hex 系列 RB750Gr3 ，如果对网络性能有较高要求则可以使用 RB5009UG+S+IN 。
1.备注网口
由于 Winbox 目前只支持 Windows 系统，因此在 macOS 或 Linux 系统下时，需要准备一个 Windows 的虚拟机或者使用 Wine 。
打开 Winbox ，并将 Windows 设备的 LAN 口与 PVE 软路由的 ETH1 到 ETH3 中的一个物理网口相连。
此时 Winbox 会识别到一个新的 RouterOS 设备，并显示出该设备的 mac 地址，该设备的 IP 地址为 0.0.0.0 。
点击 mac 地址来登录 RouterOS，默认账户 admin ，默认密码为空。登录系统后显示：
该对话框表示该系统未被授权。
对于未被授权的设备将处于“试用”状态，RouterOS 的试用时长为 24 小时，且带宽被限制在 1Mbps 。
点击 OK 关闭该窗口，点击左侧导航的 Interfaces ：
如果在 PVE 下安装 RouterOS 并添加网口过程中没有出现问题，此处应该显示 5 个网口。
鼠标依次 双击 每个网口，进入网口配置界面，并根据表格中的内容，对每个网口进行备注：
| 网口名称 | PVE网桥编号 | 物理网口 | 作用 | 备注 |
|---|---|---|---|---|
| ether1 | vmbr0 | ETH0 | PPPoE 拨号 | defconf: Local WAN |
| ether2 | vmbr1 | ETH1 | 内部网桥成员 | defconf: Local LAN1 |
| ether3 | vmbr2 | ETH2 | 内部网桥成员 | defconf: Local LAN2 |
| ether4 | vmbr3 | ETH3 | 内部网桥成员 | defconf: Local LAN3 |
| ether5 | vmbr4 | 无 | 内部网桥成员 | defconf: Local LAN for Guests |
备注完成后如图所示：
2.创建内部网桥
点击左侧导航的 Bridge，点击“添加”按钮：
| 参数 | 值 | 说明 |
|---|---|---|
| Name | bridge1 |
网桥名称，可自由定义，但建议保持 bridge1 ，后续配置中会用到该名称 |
| Comment | defconf: Local Bridge |
网桥备注信息 |
网桥创建完成后，给该网桥添加成员网口，切换到 Ports 选项卡，点击“添加”按钮。
从 Interface 下拉列表中选中需要添加的网口，Bridge 下拉列表中选中刚创建的网桥 bridge1 。
点击 OK ，即可把网口添加为网桥成员接口。
重复该操作，将所有 LAN 口都添加入该网桥。
当然，除了使用 Winbox 来添加网桥以及成员接口的方法外，还可以使用 CLI 来创建网桥并添加成员接口，参考如下：
/interface bridge
add auto-mac=yes comment="defconf: Local Bridge" name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5
3.创建 PPPoE 拨号
演示环境为使用 RouterOS 拨号上网，如果使用光猫拨号，可以跳过本段。

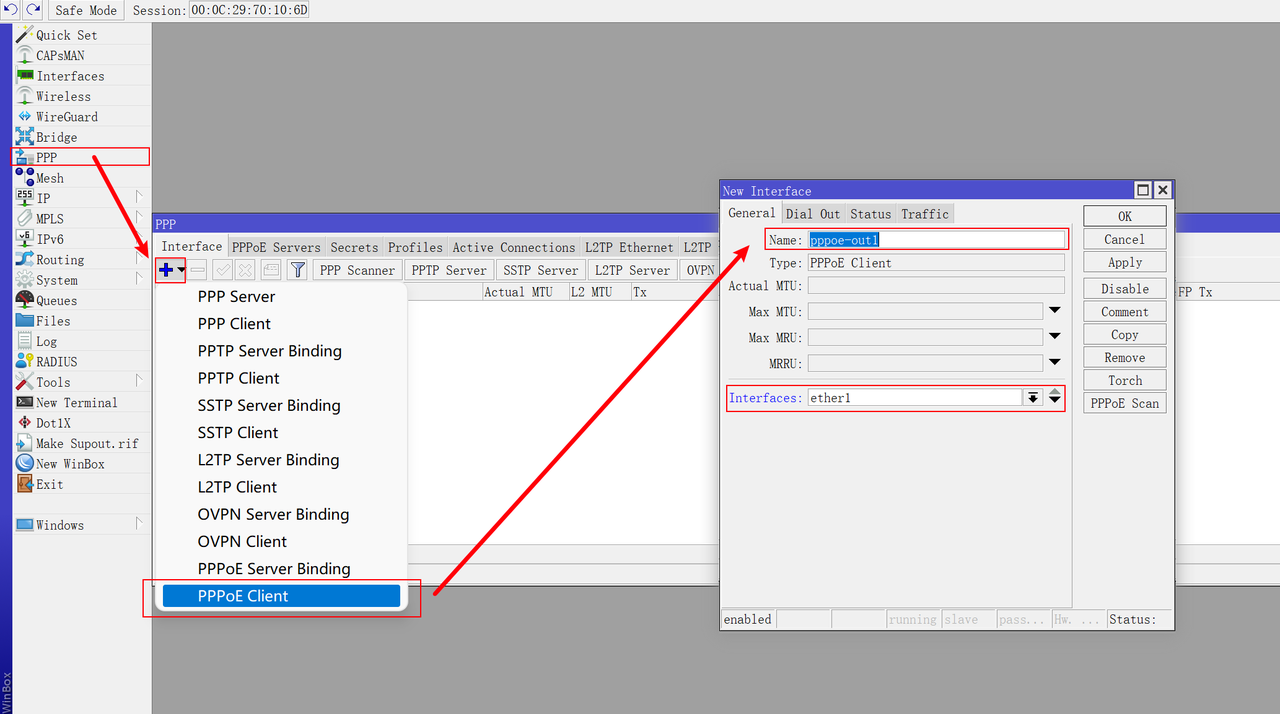

点击左侧导航的 PPP ，点击“添加”按钮，选择 PPPoE Client ：
| 参数 | 值 |
|---|---|
| Name | pppoe-out1 |
| Interfaces | ether1 |
切换到 Dial Out 选项卡，填写 PPPoE 拨号需要的用户名和密码，并填写一个备注：
| 参数 | 值 |
|---|---|
| User | 拨号账户 |
| Password | 拨号密码 |
| Use Peer DNS | 不勾选 |
| Add Default Route | 必须勾选 |
| Comment | defconf: Local PPPoE IPv4 |
Use Peer DNS 表示是否使用拨号下发的 DNS 服务器，推荐此处不勾选，后续将会设置 RouterOS 所使用的 DNS 服务器。
确保 Add Default Route 为勾选状态。
此时回到 Interfaces 页面，暂时将 PPPoE 拨号禁用。
因为现在防火墙暂未设置，即使拨号成功也无法正常上网，而且为了避免外网某些流量意外访问到 RouterOS，安全起见，先禁用 PPPoE 拨号。
4.设置接口 IPv4 地址
本部分主要设置网桥 bridge1 和 ether1 的 IPv4 地址，其中 ether1 的地址设置方法与是否使用 RouterOS 拨号而有所不同。
参考之前的网络规划：
- 光猫地址：
192.168.100.1/24 - RouterOS 地址：
172.16.1.1/24
首先设置网桥的 IPv4 地址，点击左侧导航 IP 菜单的子菜单 Addresses ，点击“添加”按钮：
| 参数 | 值 |
|---|---|
| Address | 172.16.1.1/24 |
| Network | 172.16.1.0 |
| Interface | bridge1 |
| Comment | defconf: Local LAN IPv4 Address |
4.1.RouterOS 拨号时
对于使用 RouterOS 拨号的场景 ，并且希望能通过 RouterOS 问到光猫时，需要给 ether1 分配一个和光猫同网段的地址 192.168.100.2/24 ：
| 参数 | 值 |
|---|---|
| Address | 192.168.100.2/24 |
| Network | 192.168.100.0 |
| Interface | ether1 |
| Comment | onuconf: Link IPv4 Address For ONU |
接口地址设置完成后如图所示：
注意：
RouterOS 拨号时，请检查 IP 菜单的子菜单 DHCP Client ，并移除系统自动生成的在 ether1 接口上的 DHCP 客户端。
4.2.光猫拨号时
对于使用光猫拨号的场景 ，ether1 的地址应通过光猫的 DHCP 来分配。
点击左侧导航 IP 菜单的子菜单 DHCP Client ，点击“添加”按钮：
| 参数 | 值 |
|---|---|
| Interface | ether1 |
| Use Peer DNS | 取消勾选 |
| Use Peer NTP | 取消勾选 |
| Add Default Route | 必须为 yes |
| Comment | defconf: DHCP For WAN |
创建完成后，如果获取到了 IPv4 地址则表示设置正确，如图所示：
5.设置 IPv4 DHCP 服务器
目前我并没有使用 IPv6 网络，因此本文中仅使用 IPv4 的 DHCP 服务，后续如果挖坑 IPv6，将会补全 IPv6 相关设置。
设置 DHCP 服务器分为两个部分，一是创建 DHCP 的地址池，二是创建 DHCP 服务器。
5.1.创建 DHCP 地址池
先创建 DHCP 地址池，点击左侧导航 IP 菜单的子菜单 Pool ，点击“添加”按钮：
| 参数 | 值 |
|---|---|
| Name | Local_Pool_IPv4 |
| Addresses | 172.16.1.101-172.16.1.150 |
| Comment | defconf: Local LAN IPv4 Pool |
说明：
在 Addresses 处填写的地址段为 172.16.1.101-172.16.1.150 ，表示该地址池有 50 个可用 IPv4 地址。
预留地址部分将用于内网设备的静态 IPv4 地址设置，在内网设备较多的情况下，可根据实际需求加大该地址池的容量。
当前子网掩码为 /24 即 255.255.255.0 ，因此该地址池最大的地址空间为 172.16.1.2-172.16.1.254 。
地址池创建完成后，如图所示：
5.2.创建 DHCP 服务器
接下来创建 DHCP 服务器， 点击左侧导航 IP 菜单的子菜单 DHCP Server ，点击“添加”按钮：
| 参数 | 值 |
|---|---|
| Name | Local_DHCP_IPv4 |
| Interface | bridge1 |
| Lease Time | 1d 00:00:00 |
| Address Pool | Local_Pool_IPv4 |
| Bootp Support | none |
| Comment | defconf: Local LAN IPv4 DHCP Server |
创建完成 DHCP 服务器后如图所示：
接下来创建 DHCP 服务器网络参数，切换到 Networks 选项卡，点击“添加”按钮：
| 参数 | 值 |
|---|---|
| Address | 172.16.1.0/24 |
| Gateway | 172.16.1.1 |
| Netmask | 24 |
| DNS Server | 172.16.1.1 |
| Domain | fox.lab (可选) |
| Comment | defconf: Local LAN IPv4 DHCP Network |
DHCP 服务器网络参数创建完成后，如图所示：
此时重连一次电脑的网络，电脑将能够从 RouterOS 获取到 IP 地址：
6.设置 DNS
点击左侧导航 IP 菜单的子菜单 DNS ，并修改参数：
| 参数 | 值 |
|---|---|
| Servers | 223.5.5.5 119.29.29.29 |
| Allow Remote Requests | 必须勾选 |
| Max. Concurrent Queries | 150 |
| Cache Size | 1024 |
| Cache Max TTL | 1d 00:00:00 |
Servers 处可填写国内知名的 DNS 服务提供商，比如阿里云的 223.5.5.5 。
Allow Remote Requests 必须勾选 ，其作用是允许内网设备通过 RouterOS 地址来进行 DNS 查询。
在之前的 DHCP 网络设置部分，将 RouterOS 地址设置成了内网设备的 DNS 服务器地址，因此，如果此处不勾选该选项，则会导致内网设备无法进行 DNS 解析。
至此，RouterOS 基础配置已经完成，后续将设置 RouterOS 的接口组和防火墙，让 RouterOS 以及内网设备正常上网。
